複数の穴あけ加工における作業効率向上のポイント　工数削減を実現する設計段階からのVA/VE技術

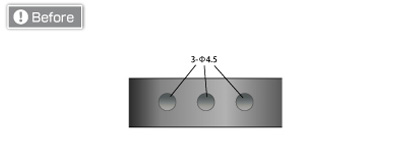

直線上に位置する穴加工が複数個必要な部品を組み合わせる場合、穴の位置精度を出すことが難しく、ネジをスムーズに締めることができず工数がかかっていた。

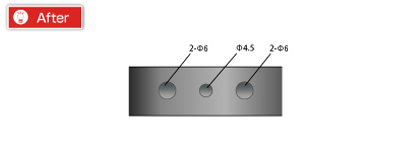

両サイドの穴を大きくすることで、位置精度にある程度幅をもたすことができる。これにより、ネジ締めの作業工程がスムーズにできる。

直線上に穴あけ加工をする場合、スムーズな作業を実現させる為に、中心以外の穴径少し余裕を持たせます。そうする事で加工工数を削減することができます。
